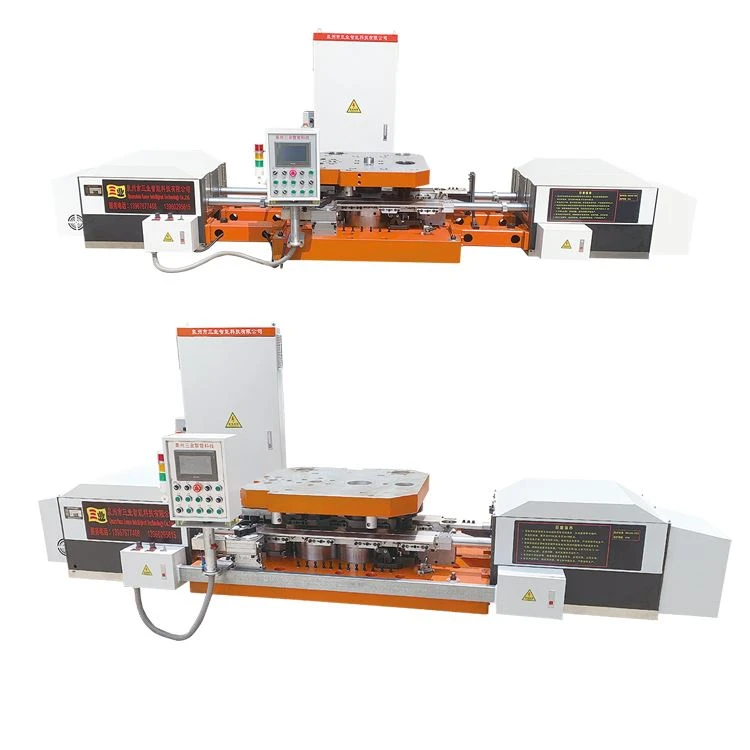

O mașină de formare la cald-piulițe este un sistem industrial automat de forjare proiectat pentru a transforma melci de metal brut încălziți în piulițe structurale-grele utilizând prese mecanice de-înaltă presiune și manipulatoare cu mai multe-stații.

Specificația produsului

MODEL	160K-3	160K-3G	200K-3	200K-3G	250K-3	250K-3G	315K-3	315K-3G	400K-3	400K-3G
DIAMETRUL MAX. CLIPĂ (mm)	55	55	60	60	70	70	85	85	100	100
ÎNĂLȚIME MAXIMĂ CLEMĂ (mm)	50	50	60	60	60	60	75	75	80	80
VITEZA (BUC/min)	35-45	35-45	30-40	30-40	25-35	25-35	20-30	20-30	20-30	20-30
INTERVAL DE REGLARE A ÎNĂLȚIMII (mm)	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20
ÎNĂLȚIMEA DE RIDICARE A GRANDEI ÎN TIMPUL LUCRĂRII	/	0-120	/	0-120	/	0-120	/	0-120	/	0-120
CURSA (mm)	170	170	220	220	250	250	250	250	300	300
*DIMENSIUNEA MESA DE BASĂ(mm)LWH*	700 * 660 * 60	700 * 660 * 60	800 * 700 * 80	800 * 700 * 80	800 * 750 * 90	800 * 750 * 90	800 * 750 * 100	800 * 750 * 100	1000 * 750 * 110	1000 * 750 * 110
*DIMENSIUNEA MASA JOS (mm)LWH*	1300 * 760 * 120	1300 * 760 * 120	1400 * 750 * 130	1400 * 750 * 130	1500 * 800 * 140	1500 * 800 * 140	1500 * 800 * 150	1500 * 800 * 150	1600 * 900 * 160	1600 * 900 * 160
PUTEREA SERVOMOTORULUI (KW)	3	4.5	3	4.5	3	4.5	3	4.5	4.5	4.5
*DIMENSIUNEA GENERALĂ A MANULATORULUI (MM)LWH*	3300 * 800 * 700	3300 * 800 * 700	3400 * 800 * 700	3400 * 800 * 700	3700 * 1000 * 800	3700 * 1000 * 800	3600 * 1000 * 800	3600 * 1000 * 800	4200 * 1200 * 100	4200 * 1200 * 100
GREUTATE MANIPULATOR (Kg)	2000	2100	2500	2600	2900	3000	3200	3300	3700	3700

Capacitatea de producție și intervalul dimensional

Gama industrială grea:Prelucrează piulițe standard de la M12 până la M48 și-piulițe cu întindere ridicată (19 mm–75 mm AF între planuri).

Ieșire cu-volum mare:Atinge 20 până la 45 buc/min, în funcție de masa piesei de prelucrat, deplasarea metalului și numărul de stații.

Cursa de formare extinsa:Lungimi de cursă de la 170 mm până la 300 mm permit formarea-cavității adânci și spațiul sigur al piesei.

Reglare de precizie a grosimii:Mecanismul de reglare a înălțimii de 0–20 mm-permite o ajustare rapidă pentru diferite dimensiuni ale semifabricatului cu o repetabilitate de ±0,05 mm.

Capacitatea de formare

Piulițe hexagonale structurale grele:Formare-la rece/caldă de mare viteză pentru profile hexagonale grele DIN 934 și ASTM A194 cu geometrie precisă a feței.

Elemente de fixare pentru flanșe și roți:Secvențele cu 3 și 4 stații formează șaibe și piulițe de roată integrale într-o singură trecere fără prelucrare secundară.

Geometrii de specialitate:Produce piulițe structurale asimetrice, gulere filetate și piulițe de blocare personalizate cu zero pierderi de resturi de material.

Formare progresivă multi-stații:Opțiunile de transfer în 3 și 4 etape distribuie uniform tonajul de forjare pentru a minimiza concentrația de stres și durata de viață dublă a matriței.

Precizia formei aproape de-Net-:Menține toleranțe dimensionale strânse, eliminând etapele de finisare-slefuire pentru elementele de fixare-de volum mare.

Aplicații tipice

Elemente de fixare pentru automobile

Forjează piulițe de suspensie-de înaltă-întindere conform specificațiilor ISO 898-2 Clasele 10 și 12.

Infrastructură grea

Formează piulițe structurale-tirelor de legătură și elemente de fixare a ancorelor grele pentru poduri, echipamente miniere și turnuri eoliene.

Elemente de fixare pentru sectorul energetic

Produce piulițe gata de-imersie-galvanizare-pentru rezistență extremă la coroziune și performanță la oboseală.

Inginerie de linii personalizate

Platformele de automatizare personalizate-se integrează perfect cu presele client, de la 125T la 3000T.

Croiește sisteme automate de linie completă-care acoperă încălzirea barelor, forfecarea de precizie, dispozitivele de prindere de transfer și evacuarea pieselor.

Senzorii optici personalizați, decupajele pneumatice și dispozitivele de blocare de siguranță sunt configurate pentru a se potrivi constrângerilor instalației.

Protocoalele de comunicare PLC, inclusiv Siemens și Allen-Bradley, sunt adaptate ecosistemului de automatizare.

Instalare și asistență post-vânzare

Pe-Integrarea site-ului:Inginerii de service pe teren se ocupă de instalarea mecanică, calibrarea senzorilor și integrarea liniei de producție la unitatea dumneavoastră.

Certificare de operator:Instruirea tehnică-la fața locului acoperă depanarea PLC-ului, configurarea matrițelor și procedurile de întreținere preventivă.

Piese de schimb garantate:Componentele de uzură stocate și servomotorizările sunt expediate în 48 de ore.

FAQ

Î: Care este durata medie de viață a matrițelor de formare utilizate în această mașină?

R: În condiții standard de funcționare cu matrițe din oțel aliat pentru scule, durata de viață variază între 80.000 și 120.000 de curse înainte de a fi necesară înlocuirea matriței.

Î: Care este timpul obișnuit de livrare pentru o linie personalizată de formare a piuliței?

R: Configurațiile standard sunt livrate în 45-60 de zile de la confirmarea comenzii, în timp ce liniile cu mai multe stații complet personalizate necesită 75-90 de zile.

Î: Oferiți vreo certificare de calitate pentru mașinile dvs.?

R: Da, toate mașinile sunt fabricate în conformitate cu sistemele de management al calității ISO 9001:2015 și au certificare CE pentru exportul pe piața UE.

Î: Ce perioadă de garanție este oferită pentru sistemul principal de presă și control?

R: Oferim o garanție de 12 luni pentru structura presei mecanice și o garanție de 12 luni pentru sistemul de control PLC, acoperind piese și suport tehnic.

Î: Există o cantitate minimă de comandă pentru piese de schimb sau accesorii?

R: Nu se aplică nicio cantitate minimă de comandă pentru piesele de schimb; sunt acceptate comenzile de un singur-unități pentru componente de uzură, cum ar fi matrițele și știfturile demontabile.

Î: Care este consumul obișnuit de energie al unei linii de formare a nuci-medie?

R: O linie standard cu 4 stații nominală pentru piulițe M20-M30 consumă aproximativ 45-60 kW/h în timpul producției complete, în funcție de cursa și masa piesei de prelucrat.
